| 产品特性：WiFi 6E | 品牌：Panorama Antennas | 型号：PWB-24-58-72系列 |
| 增益：3dBi | 频率范围：2400-2485 / 5150-7125 MHzMHz | 输出阻抗：50 ΩΩ |
| 驻波比≤：3.5dB | 极化方式：垂直极化 | 输入功率；：5W |
| 工作温度：-40℃ ~ +80℃ | 尺寸：163 × 22 × 7 mm | 接口类型：RP-SMA/ FAKRA I（可选） |
| 外壳材料：UV稳定ABS |

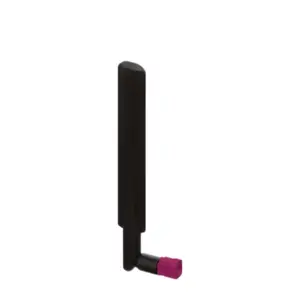

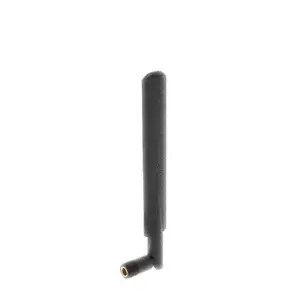

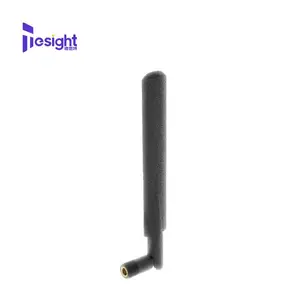

德思特WiFi 6E双频2.4/5.0-7.2GHz终端桨形天线 PWB-24-58-72
一、产品概述
PWB-24-58-72天线是一款免地平面（Ground Plane Independent）天线，覆盖2400-2485 / 5150-7125MHz的全球WiFi 6E频段。
该系列设计用于直接安装在调制解调器和路由器上，配备可调角度的反极性SMA接头或FAKRA I接头，便于灵活调整安装角度。
理想适用于M2M/IoT设备。推荐用于Peplink、Teltonika、Celerway等品牌的5G路由器。
二、产品特点
覆盖2400-2485 / 5150-7125MHz全球WiFi 6E频段
免地平面设计，不依赖设备金属面即可正常辐射
桨形（Paddle / Blade）低轮廓外形，视觉影响小
成本效益高的即插即用方案
配备直角铰链式（Right Angle Hinge Joint）可调角度接头
可直接安装于路由器、网关、终端设备
三、性能特点
覆盖2.4GHz / 5GHz / 6GHz / 7.2GHz 多频段
全向辐射，无需方向对准
垂直极化
50Ω标准阻抗，兼容市面主流路由器与网关
四、产品优势
免地平面设计，安装位置不受金属面板限制，适配塑料外壳设备
可调角度接头，狭窄空间或特殊朝向场景下也能获得信号
体积小巧（163×22×7mm，约27g），不占用设备空间
即插即用，无需额外调试
五、产品应用
路由器、网关、CPE等无线终端设备的外置天线
M2M / IoT设备（工业网关、数据采集终端）
电子外壳或控制柜内的紧凑集成安装
WiFi 6E 网络设备的天线升级或替换
六、产品参数
【电气数据 Electrical Data】
频率范围（Frequency Range）：2400-2485 / 5150-7125 MHz
峰值增益（Peak Gain）：约3dBi
2.4GHz：约2.8dBi
5GHz：约3.0dBi
6GHz：约2.0dBi
7GHz：约1.7dBi
驻波比（VSWR）：<3.5:1（另有资料写<2.5:1 / <3:1，见备注）
极化（Polarisation）：垂直极化
方向图（Pattern）：全向（Omni-directional）
阻抗（Impedance）：50Ω
输入功率（Max Input Power）：5W
【机械数据 Mechanical Data】
尺寸（Dimensions）：163 mm（长）× 22 mm（宽）× 7 mm（厚）
重量（Weight）：约27 g
材料（Construction）：UV稳定ABS
颜色（Colour）：黑色
工作温度（Operating Temperature）：-40℃ ~ +80℃（另有资料写 -30℃ ~ +70℃，见备注）
设计特点：免地平面（Ground Plane Independent）
【接口数据 Connector】
接口类型：RP-SMA 反极性直角可调角度接头（标准配置）

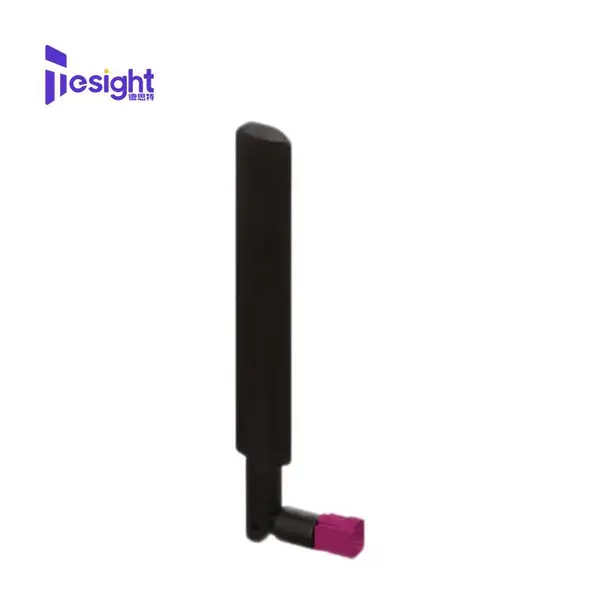

可选接口：FAKRA I 接头（可调角度）
安装方式：直接旋接于设备的RP-SMA端口
