| 是否进口：否 | 加工定制：否 | 品牌：德国PEAK-System |
| 型号：IPEH-002202、IPEH-002203 | 产品名称：CAN总线接口 | 适用范围：车用 |
| 用途：PCAN-MicroMod母板 | 产品认证：*** 9001和*** 14001 |

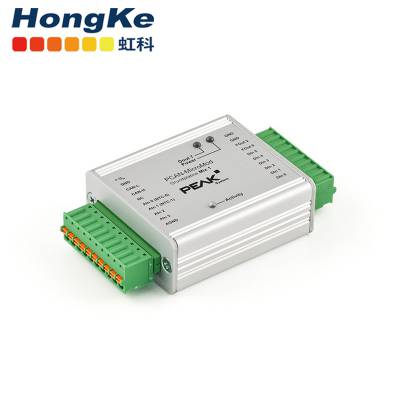

面向应用的PCAN-MicroMod母板
这款PCAN-MicroMod的母板提供一个面向应用的环境。该产品系列的典型特性包括一个宽范围的供电电压和输入/输出保护电路。也有用于PCAN-MicroMod所有母板的CANopen固件。
Mix 1规格
Mix 1母板组合了通用模拟和数字要求，具有温度记录功能。
●用Windows软件PCAN-MicroMod Configuration可进行全面配置
●通过高速CAN通讯
●工作电压: 8 - 26 V
●铝合金外壳，弹簧终端接头。可选DIN导轨安装
●扩展温度范围 -40 to 85 °C (-40 to 185 °F)
6路数字输入具有下列特性:
●上拉或下拉电路可在群组（3个群组）中选择
●电平差值5 - 18 V
●施密特触发行为，反相
●低通行为
●并联开关一个频率输入用于4路数字输入，以实现替代使用(例如用于快速状态变化、计数器)
2路模拟输入具有下列特性:
●下拉电路
●测量范围单极 0 - 5 V
●分辨率10 bit、采样率1 kHz
●测量范围扩展可选
●低电压和过电压保护
2路温度输入用于连接NTC电阻器(类型EC95F103W)
●测量范围0 - 70°C
2路数字输出（频率输出）具有以下特性:
●快速低侧开关, 55 V, 0.75 A
●短路保护
Mix 2规格
Mix 2母板组合了通用模拟和数字要求，具有温度记录功能。
●用Windows软件PCAN-MicroMod Configuration可进行全面配置
●通过高速CAN通讯
●工作电压: 11 - 26 V
●铝合金外壳，弹簧终端接头。可选DIN导轨安装
●扩展温度范围 -40 to 85 °C (-40 to 185 °F)
2路数字输入具有下列特性:
●上拉或下拉电路可在群组（1个群组）中选择
●电平差值5 - 18 V
●施密特触发行为，反相
●低通行为
●并联开关一个频率输入，以实现替代使用(例如用于快速状态变化、计数器)
3路模拟输入具有下列特性:
●下拉电路
●测量范围单极 0 - 4.1 V
●分辨率10 bit、采样率1 kHz
●测量范围扩展可选
●低通行为
●低电压和过电压保护
2路温度输入
●用于连接一个NTC电阻器(类型EC95F103W)和一个铂传感器 PT1000
●测量范围0 - 70 °C每路
1路数字输出具有以下特性:
●快速低侧开关, 55 V, 0.75 A
●短路保护
1路模拟输出具有以下特性:
●电压 0 - 10 V on PWM基于16位分辨率
●负载容量: 15 mA, 短路保护
1路模拟输出具有以下特性:
●电流 0 - 20 mA on PWM基于16位分辨率
发货清单
●PCAN-MicroMod
●PCAN-MicroMod母板，铝合金外壳，包含配合接头
●PCAN-MicroMod配置软件 for Windows
●使用手册PDF格式
所有PCAN-MicroMod母板也有CANopen固件。
订货信息
说明 | 货号 |
PCAN-MicroMod Mix 1 | IPEH-002202 |
PCAN-MicroMod Mix 2 | IPEH-002203 |
