| 是否进口：否 | 加工定制：否 | 品牌：德国PEAK-System |
| 型号：IPEH-002204、IPEH-002207 | 产品名称：CAN总线接口模拟I/O模块1和2 | 适用范围：工业，汽车 |
| 用途：CAN总线接口模拟I/O模块1和2 | 产品认证：*** 9001和*** 14001 |

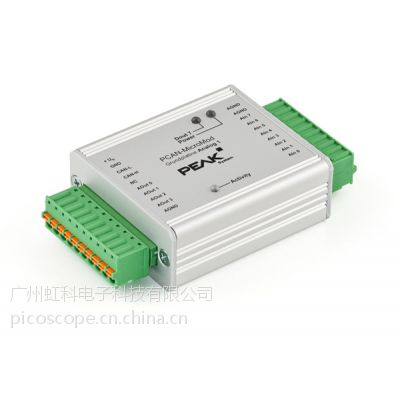

面向应用的PCAN-MicroMod母板
这款用于PCAN-MicroMod的母板提供一个面向应用的环境。该产品系列的典型特性包括一个宽范围的供电电压和输入/输出保护电路。也有用于所有PCAN-MicroMod母板的CANopen固件。
母板模拟I/O模块1 & 2支持通用模拟要求。
模拟I/O模块1规格
用Windows软件PCAN-MicroMod Configuration可进行全面配置
通过高速CAN通讯
工作电压: 11 - 26 V
铝合金外壳，弹簧终端接头。可选DIN导轨安装
扩展工作温度范围-40 to 85 °C (-40 to 185 °F)
8路模拟输入具有下列特性:
下拉电路
测量范围单极, 0 - 5 V
分辨率10 bit，采样率1 kHz
测量范围扩展可选
低电压和过电压保护
每个并联一个数字输入(替代使用例如用于钥匙)
4路模拟输出具有以下特性:
电压范围0 - 10 V (基于8-bit PWM)
每个通道输出电流15 mA
短路保护
模拟I/O模块2规格
用Windows软件PCAN-MicroMod Configuration可进行全面配置
用配置可调节软件低通滤波器 (1 - 1000 ms)
通过高速CAN通讯
工作电压: 11 - 30 V
铝合金外壳，弹簧终端接头。可选DIN导轨安装
扩展工作温度范围-40 to 85 °C (-40 to 185 °F)
8路模拟输入具有下列特性:
双极测量范围+/-10 V
高分辨率16 bit
采样率依赖于所用通道数 (2 kHz/n)
低电压和过电压保护
4路模拟输出具有以下特性:
电压范围0 - 10 V (基于12-bit DAC)
每个通道输出电流20 mA
短路保护
发货清单
PCAN-MicroMod
PCAN-MicroMod 母板，铝合金外壳包括配合接头
PCAN-MicroMod配置软件 for Windows
使用手册PDF格式
所有PCAN-MicroMod母板也有CANopen固件。
订货信息
说明 | 货号 |
PCAN-MicroMod Analog 1 | IPEH-002204 |
PCAN-MicroMod Analog 2 | IPEH-002207 |
