| 加工定制：否 | 品牌：德国思泰SYS TEC | 型号：3001004 |
| 用途：CANopen I/O模块 | 产品认证：***:2008 |
说明

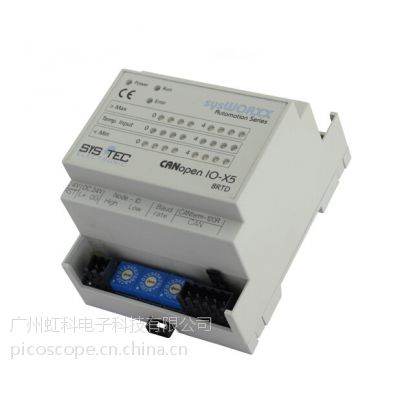

CANopen IO-X5 是一款非常紧凑的和成本效益的 CANopen 输入/输出模块，具有高密度的工业级输入输出。
该模块内含一个CPU核心带有预编程用于 CANopen 通讯的固件和用于工业输入和输出的外设。广泛的诊断程序确保***和安全工作。
所有输入和输出以及配置参数可通过 CANopen 协议访问。
CANopen IO-X5 是一款 CANopen 从站设备符合CANopen 设备子协议 CiA 404 V1.2 和 CANopen 通讯子协议 CiA 301 V4.02。
两个LED指示设备状态，符合 CiA 303-3 V1.0。
规格
输入输出配置和模块特征：
●8路模拟输入特别适合于电阻温度器件(RTD) (例如 PT100 或 PT1000)，2或3根电线连接类
●CANopen 设备符合 CiA 404 V1.2
●LED灯表示输入输出状态
●电隔离CAN总线接口
●非挥发性存储器保存配置数据
●看门狗
●CAN 总线端子 (120 欧姆电阻) 通过跨接线
电源，环境条件:
●工作电压: 24V ±20%
●耗电量: < 70mA
●工作温度: -20°C 至 +70°C
●存放温度: -20°C 至 +90°C
●尺寸 (LxWxH in mm): 95x70x58
●安装方法: DIN-导轨安装
●外壳保护级: IP20
●重量: ca. 130g
特性
CANopen特征:
●通讯子协议符合 CiA 301 V4.02
●设备子协议符合 CiA 401 V2.1
●状态指示灯符合 CiA 303-3 V1.0
●层设置服务 (LSS) 符合 CiA 305 V1.1
●2 TPDO / 2 RPDO
●动态 PDO-链接和映射
●SDO-服务器
●寿命保护、节点保护、心跳生产者/消费者
●5 个心跳消费者
●紧急情况生产者
●最小化启动能力 (从站)
●最小化 NMT 启动主站 (生产厂扩展)
通讯和设备配置:
●电隔离 CAN 总线驱动支持一条总线上多达110个CAN节点
●跨接线用于CAN总线终端电阻120欧姆
●十六进制开关用于设置节点ID和波特率
●CAN总线波特率: 10kBit/s 至 1Mbit/s
●高质量连接器 (可锁): (包含在发货清单内)
○电源: 2个管脚插头
○CAN总线: 5个管脚插头
○I/O: 单个 30个管脚插头，可锁
●非挥发性存储器可保存配置数据
●内部监视和诊断：板载温度、电源、存储器和其它控制器内部组件
●故障时紧急报文发送
订货说明
发货清单/订单号
组装和测试的模块、连接器、文档、EDS-文件、CD内含CANopen 配置工具演示版
货号 | 说明 |
3001004 | CANopen IO-X5, 标准版 |
